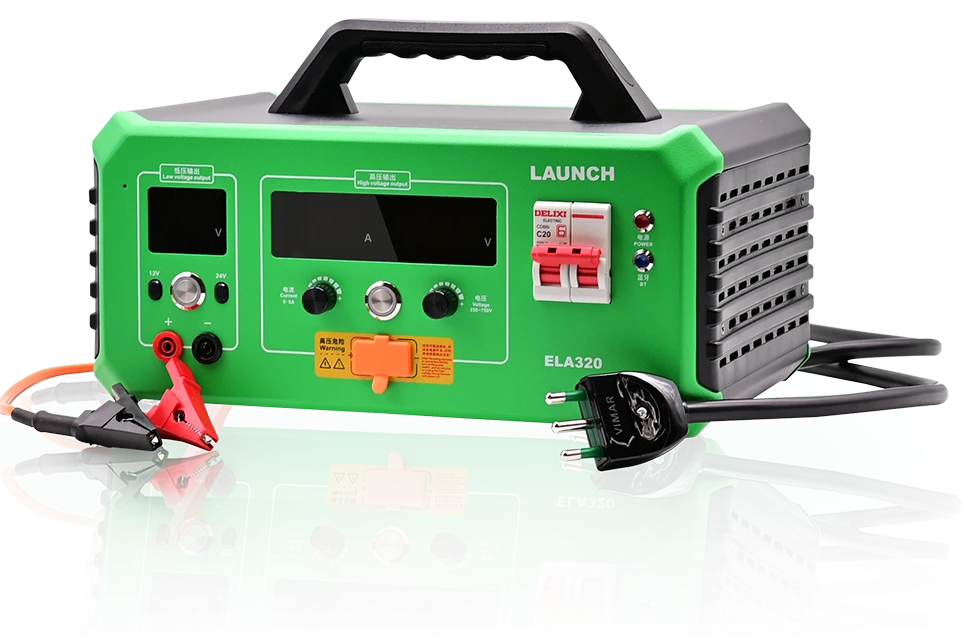

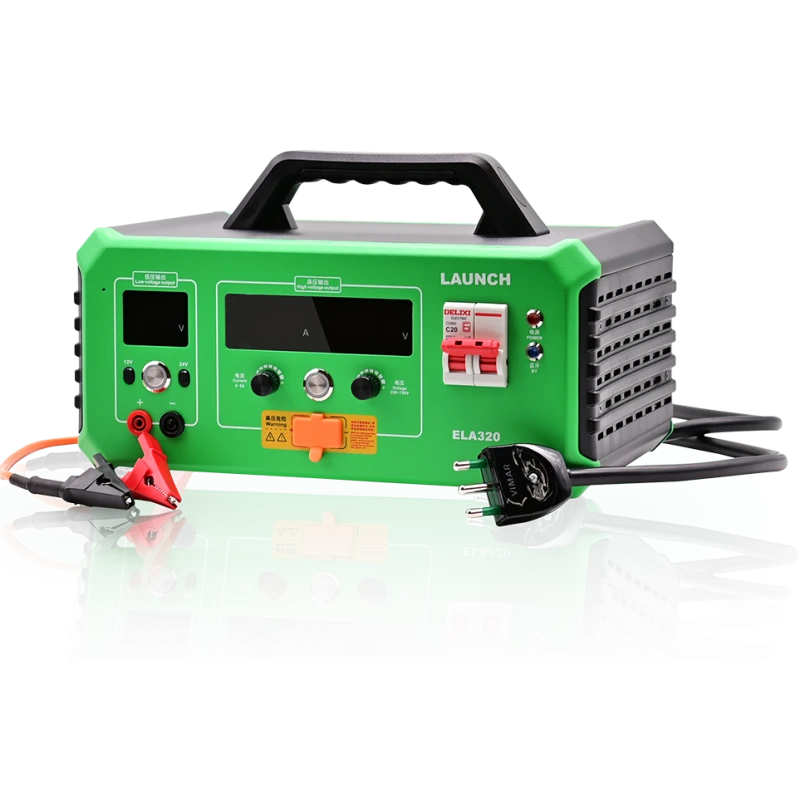

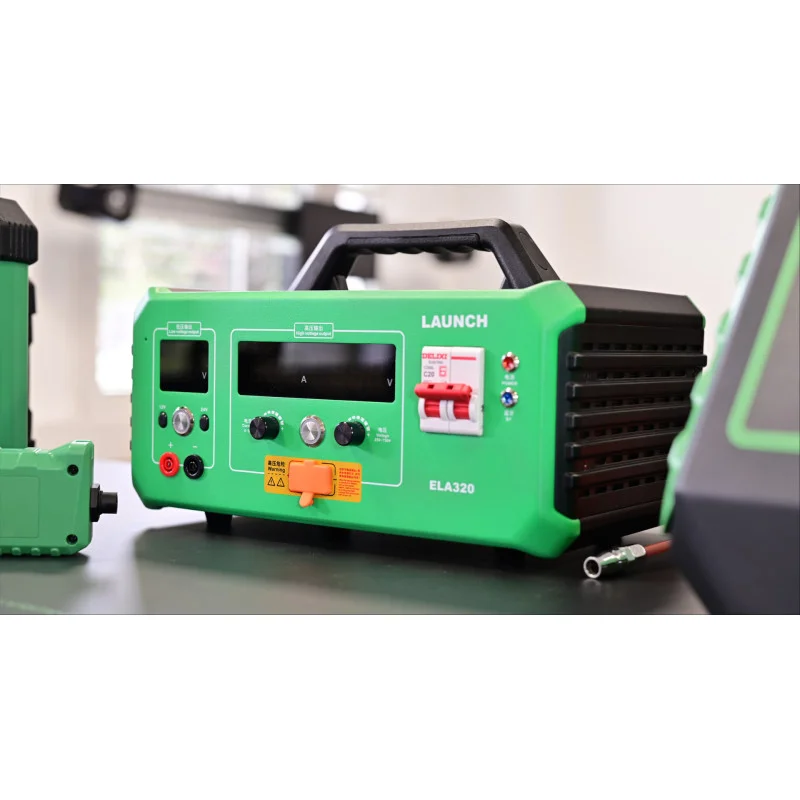

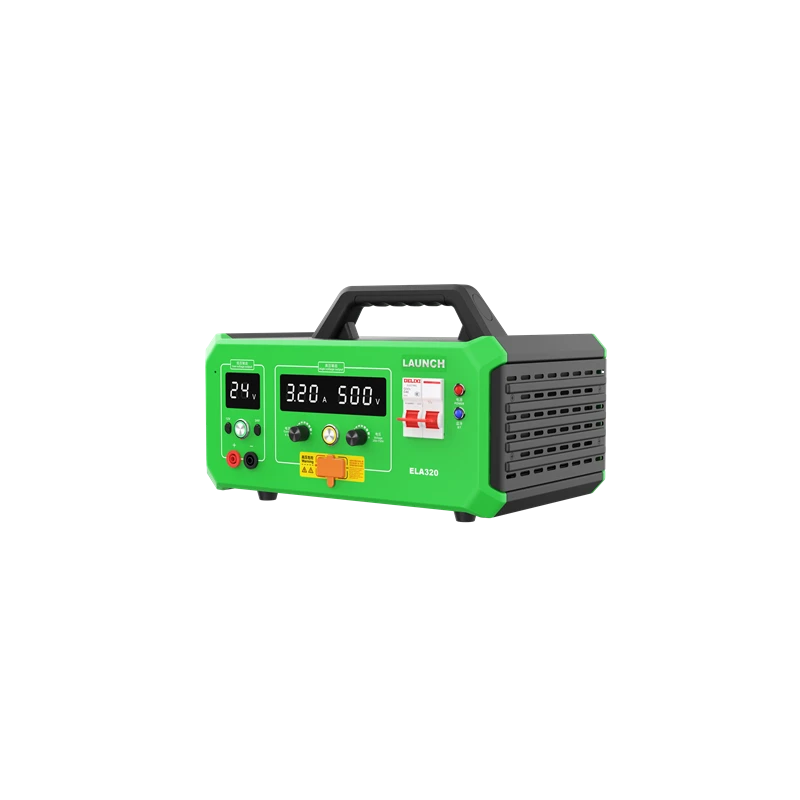

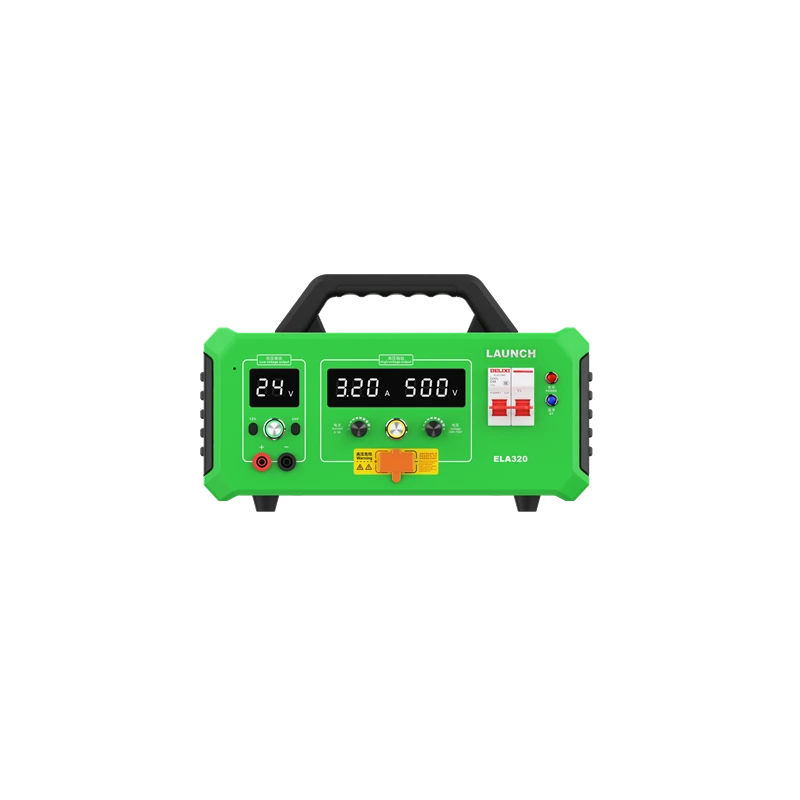

ELA320 : Alimentation intelligente et numérique
L’ELA320 est une alimentation électrique intelligente et numérique conçue pour l’entretien des véhicules équipés de batteries haute tension. Elle est adaptée à la maintenance et aux tests des composants électriques haute et basse tension, notamment les compresseurs de climatisation électriques, les modules DC/DC, les chauffages PCT, les ventilateurs électroniques et les pompes de direction assistée.
Mécanisme de protection indépendant
Compatible avec l’Euro TAB III
Contrôle sans fil
Circuits haute tension et basse tension
Les circuits haute et basse tension sont protégés par des fusibles séparés et peuvent être utilisés indépendamment. Les circuits peuvent être gérés, entretenus et surveillés séparément.
Mécanisme de protection indépendant
Pour le circuit d’entrée, le circuit de sortie haute tension et le circuit de sortie basse tension. Le système détecte les défauts tels que la sous-tension, la surtension, la surintensité, le court-circuit et déclenche les mesures de protection appropriées. De plus, une alarme sonore est déclenchée en cas de défaut.
Contrôle sans fil du fonctionnement synchronisé
Contrôle sans fil du fonctionnement synchronisé via Bluetooth avec le X-431 EURO TAB III. Lorsque l’unité est connectée, le mode d’alimentation actuel, les conditions de sortie haute/basse tension, les paramètres de réglage et autres données sont synchronisés en temps réel.
Réinstallation de la batterie
Test de résistance d'isolation
Données techniques ELA320
Précision
Tension de sortie
Courant de sortie
Affichage
Affichage LED à 8 segments
Communication
Bluetooth (BLE 4.2)
| Tension d'alimentation | AC 110~240V@16A, 50/60Hz |
| Paramètres de sortie |
Tension haute tension : DC 250~750V Courant haute tension : 0~5A Tension basse tension : DC 12, 24V Courant basse tension : 1A |
| Précision de la tension de sortie | 0.1V |
| Précision du courant de sortie | 0.1A |
| Panneau de configuration |
Haute tension : Régulation de tension, régulation de courant, interrupteur à bouton de sortie Basse tension : Interrupteur à bouton DC 12, tension 24V, interrupteur à bouton de sortie |
| Méthode d'affichage | Affichage numérique à LED blanc à huit segments |
| Méthode de communication | Bluetooth (BLE4.2) |
| Dimensions | 315x192x186mm |
| Poids | 4.85 kg |
| Test de sécurité | |
| Résistance d'isolation |
AC entrée de boîtier : DC1000V, ≥10MΩ (température ambiante) DC sortie de boîtier : DC1000V, ≥10MΩ (température ambiante) Entrée AC - Sortie DC : DC1000V, ≥10MΩ (température ambiante) |
| Test de tenue de tension |
AC entrée de boîtier : AC2000V, 50Hz, ≤10mA, 60S DC sortie de boîtier : AC2000V, 50Hz, ≤10mA, 60S Entrée AC - Sortie DC : AC2000V, 50Hz, ≤10mA, 60S |
| Environnement de fonctionnement | |
| Température de fonctionnement | -10~+65°C |
| Humidité de l'environnement de travail | 5 ~ 95% d'humidité relative (pas de condensation) |
| Température de stockage | -40~+70°C |
